Equipamentos Elétricos Ex: O Que São e Como Especificar para Sua Planta

A segurança elétrica em ambientes industriais vai muito além da NBR 5410. Por isso, plantas que operam com gases, vapores ou poeiras inflamáveis precisam de equipamentos elétricos específicos para áreas classificadas, certificados, projetados especificamente para não causar ignição em atmosferas explosivas.

Desse modo, entender o que é a certificação, como ela funciona e como especificar corretamente para cada zona é fundamental para gestores de engenharia, manutenção e segurança industrial.

O Que é a Certificação?

A certificação Ex é um atestado de segurança concedido a equipamentos elétricos, eletrônicos e mecânicos projetados para operar com segurança em atmosferas explosivas (locais com presença de gases, vapores, névoas ou poeiras inflamáveis). O objetivo principal é garantir que o equipamento não atue como fonte de ignição (por faíscas ou superfícies aquecidas), prevenindo explosões em setores como óleo e gás, mineração, indústrias químicas e alimentícias.

Principais Certificações Globais

Tipos de Proteção em Equipamentos Elétricos Ex

Existem diferentes modos de proteção que os equipamentos elétricos ATEX podem adotar. Portanto, a escolha do modo correto depende do tipo de zona, da substância inflamável e das condições operacionais de cada aplicação.

Principais Modos de Proteção

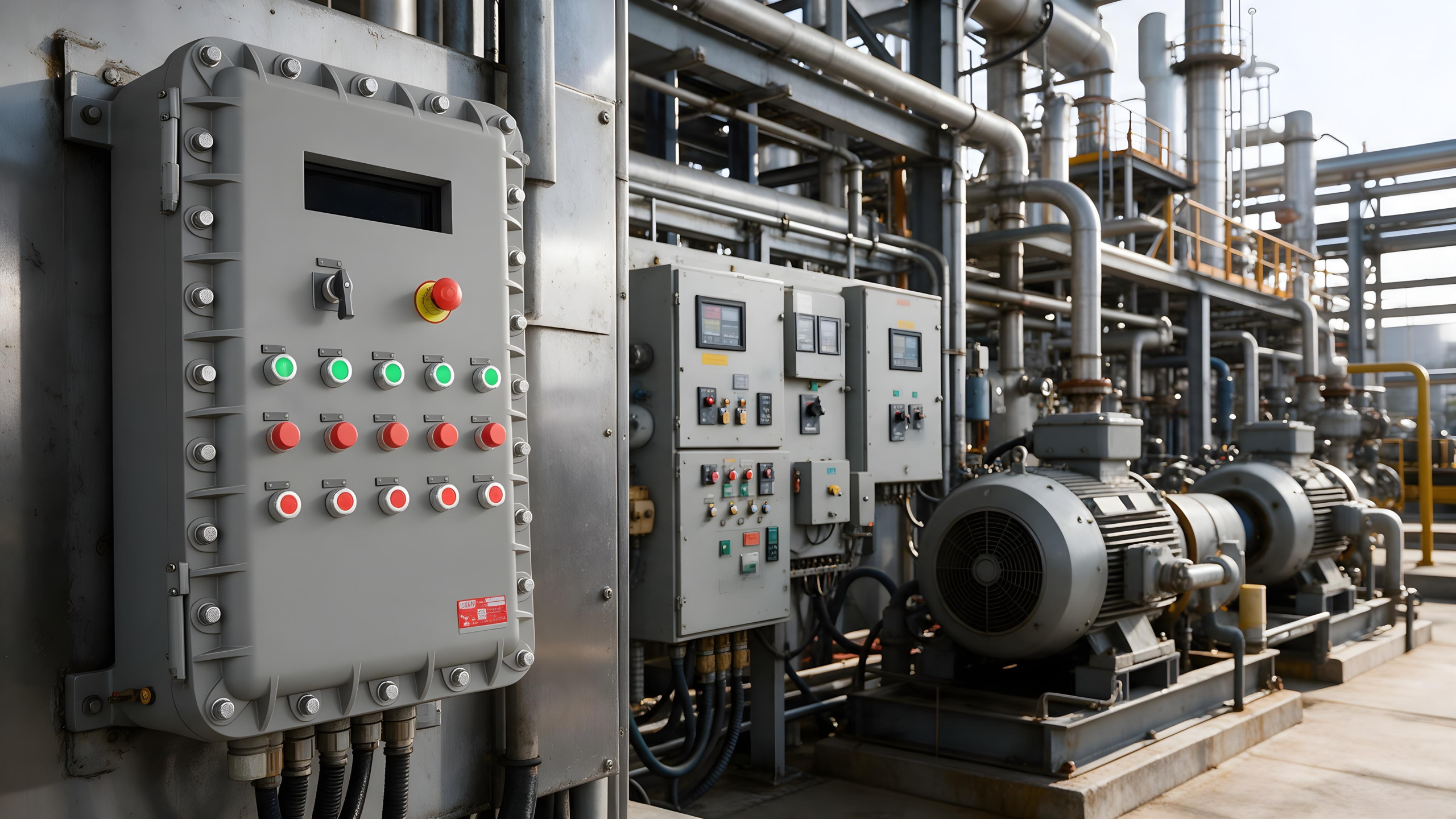

• Ex d (À prova de explosão): O equipamento contém a explosão interna, impedindo que ela se propague para a atmosfera externa. Amplamente usado em motores, painéis e luminárias para Zona 1.
• Ex e (Segurança aumentada): Medidas adicionais eliminam fontes de ignição potenciais. Adequado para terminais, caixas de conexão e transformadores.
• Ex n (Não incendiário): Versão simplificada para Zona 2, com menor probabilidade de ignição em condições normais.
• Ex ia / Ex ib (Segurança intrínseca): Limita a energia do circuito abaixo do mínimo de ignição. Ideal para instrumentação e sensores.
• Ex p (Pressurização): Mantém o interior do equipamento com pressão positiva de ar limpo, impedindo a entrada de atmosfera explosiva.

Como Funciona a Classificação das Zonas

Antes de especificar qualquer equipamento elétrico Ex, a planta precisa ter seu Documento de Área Classificada (DAC) elaborado por profissional habilitado. Com o intuito de garantir a especificação correta, esse documento define:

• O tipo de substância inflamável presente (gás, vapor, poeira)
• A frequência e duração da atmosfera explosiva
• A extensão de cada zona classificada

Zonas para Gases e Vapores

Zonas para Poeiras

Por que Equipamentos Elétricos Certificados São Obrigatórios?

Posto que a presença de atmosferas explosivas representa risco de vida, a legislação brasileira e as normas internacionais tornam obrigatório o uso de equipamentos certificados em áreas classificadas.

Por isso, a ABNT NBR IEC 60079 estabelece os requisitos para projeto, instalação e manutenção de equipamentos elétricos em atmosferas explosivas. Consequentemente, o descumprimento dessa norma sujeita a empresa a:

• Autuações dos órgãos fiscalizadores (ANP, CREA, Ministério do Trabalho)
• Invalidação de apólices de seguro em caso de sinistro
• Responsabilização civil e criminal dos responsáveis técnicos
• Risco grave de acidentes com vítimas fatais

Atenção: A utilização de equipamentos convencionais em áreas classificadas, mesmo que temporariamente, viola diretamente a NR-10 e a ABNT NBR IEC 60079. Não existe “provisório” em área classificada.

Como a Melfex Específica Equipamentos Elétricos Ex

A Melfex desenvolve equipamentos elétricos para áreas classificadas, com foco na aplicação real de cada cliente. Desse modo, o processo começa com a análise do DAC e das condições operacionais da planta, passando pela seleção do modo de proteção adequado e culminando na especificação técnica detalhada.

Com o intuito de garantir conformidade total, todos os equipamentos Melfex para áreas classificadas acompanham:

• Certificado de conformidade;
• Ficha técnica completa com dados de temperatura e grupo de gás
• Suporte técnico pós-venda para dúvidas de instalação e manutenção

Ademais, nossa equipe de engenharia atua diretamente no projeto do cliente, revisando especificações e garantindo que cada equipamento esteja correto para a zona em que será instalado.

Manutenção de Equipamentos Elétricos Ex

A certificação de um equipamento não é estática. Por isso, a ABNT NBR IEC 60079-17 exige inspeções periódicas para garantir que os equipamentos em serviço mantêm suas condições de segurança originais.

Consequentemente, qualquer alteração não autorizada em um equipamento Ex, como a falta ou substituição de parafusos por modelos não certificados ou abertura do invólucro fora de condições adequadas, invalida a certificação e compromete a segurança da instalação.

Portanto, a manutenção em áreas classificadas deve ser realizada por profissionais qualificados, treinados e com peças de reposição originais.

ROI: O Custo da Conformidade Versus o Custo do Sinistro

Muitos gestores questionam o custo adicional dos equipamentos elétricos Ex em relação aos convencionais. Com efeito, o diferencial de preço existe. Contudo, o cálculo correto considera o custo total de um sinistro em área classificada.

Desse modo, acidentes por ignição em atmosferas explosivas geram:

• Paralisação total da planta (custo de produção parada)
• Custos de reconstrução e recuperação de equipamentos
• Processos judiciais e indenizações
• Impacto reputacional irreversível
• Impacto ambiental, multas

Por isso, o investimento em equipamentos elétricos Ex certificados não é custo operacional: é gestão de risco e proteção do negócio. O ROI da conformidade se mede na ausência de sinistros, não apenas na planilha de custos.

Perguntas Frequentes

1. Todo equipamento elétrico instalado em área classificada precisa ser Ex?
Sim. Qualquer equipamento que possua fonte potencial de ignição, como motores, luminárias, painéis, sensores e tomadas, deve ser certificado para a zona em que será instalado. Equipamentos de Zona 2 não podem ser usados em Zona 1.

2. Certificação INMETRO, ATEX e IECEx são equivalentes?
São equivalentes em termos de reconhecimento técnico. O ATEX é a diretiva europeia; o IECEx é o padrão internacional. No Brasil, o INMETRO reconhece ambos e credencia organismos para emissão de certificados nacionais equivalentes.

3. O que é o Documento de Área Classificada (DAC)?
O DAC é o documento técnico que define as zonas classificadas de uma planta, o tipo de substância inflamável e a extensão de cada área de risco. Ele é elaborado por engenheiro habilitado e serve de base para toda a especificação elétrica da instalação.

4. A Melfex realiza consultoria técnica para especificação de equipamentos Ex?
Sim. Nossa equipe de engenharia atua junto ao cliente na fase de projeto, revisando o DAC e garantindo que cada equipamento especificado esteja conforme a zona e as condições operacionais da planta. Entre em contato para agendar uma visita técnica.
